Banco prova impulsi filtri

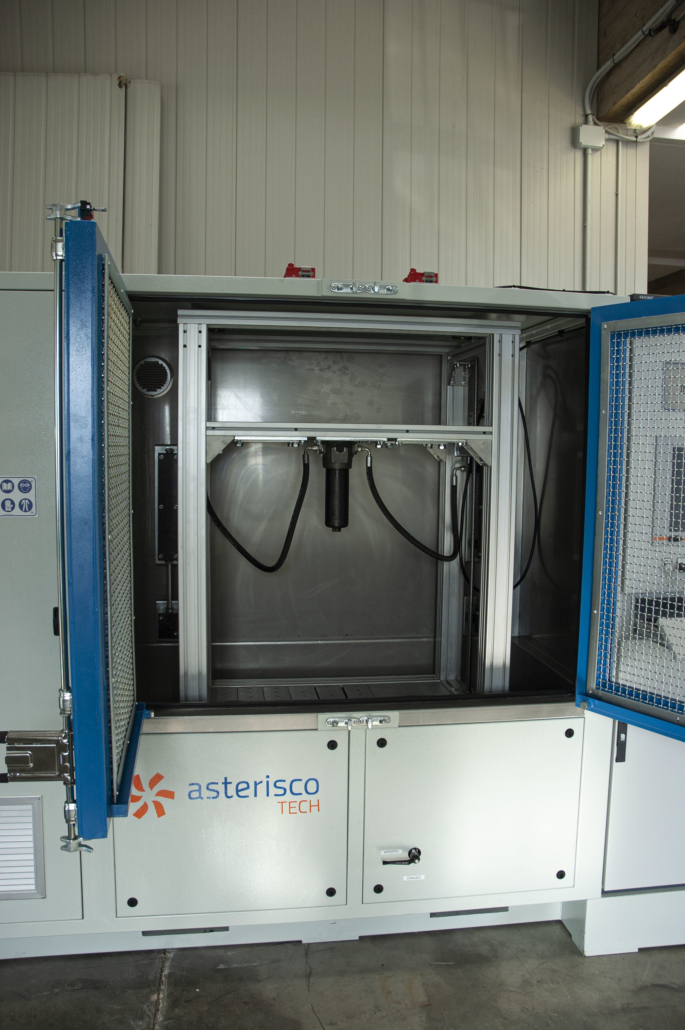

Pressure impulse test stand ITS700_A

ITS 700_A test stand is designed and manufactured for pressure
impulse tests on hydraulic components in industrial field.
An high response proportional valve allows to perform tests with square,
peak, custom waves.

Focus Point

1

2

3

Banco prova impulsi filtri

Features

Technical Data

Fluido impiegato: olio speciale per test alta temperatura
Temperatura di test: 40 – 150°C
Pressione massima di test: 700 bar
Pressione minima di test: 50 bar
Frequenza impulsi: 0/1 Hz
Cilindrata del moltiplicatore per impulso: 330 cc
Normative di riferimento: SAE ARP 1383; SAE J 343; MIL 5503; ISO 6605; ISO 6772; ISO 6803

General characteristics

Capacità di prova SAE J343
- 1 tubo 4SH o R15 2”
- 2 tubi R15 1”1/2
- 4 tubi 4SH o R15 1”
2 manifold per il collegamento dei tubi in prova
Raffreddamento tramite acqua industriale
Alimentazione elettrica: 400 VAC/50 Hz – 25 kW
Dimensioni: 2600 x 1600 x H 2000 mm
Peso: 1500 Kg

Software

Regolazione automatica della temperatura di test
Programmazione di tutte le forme d’onda necessarie (quadra, picco, sinusoidale, custom)
Test funzionali programmabili
Controllo degli errori in tutti gli impulsi o cicli di fatica funzionale
Arresto programmato al raggiungimento dei cicli richiesti e/o degli errori effettuati
Archiviazione dei risultati con logger continuo e report grafici ad intervalli programmabili
Teleassistenza remota
