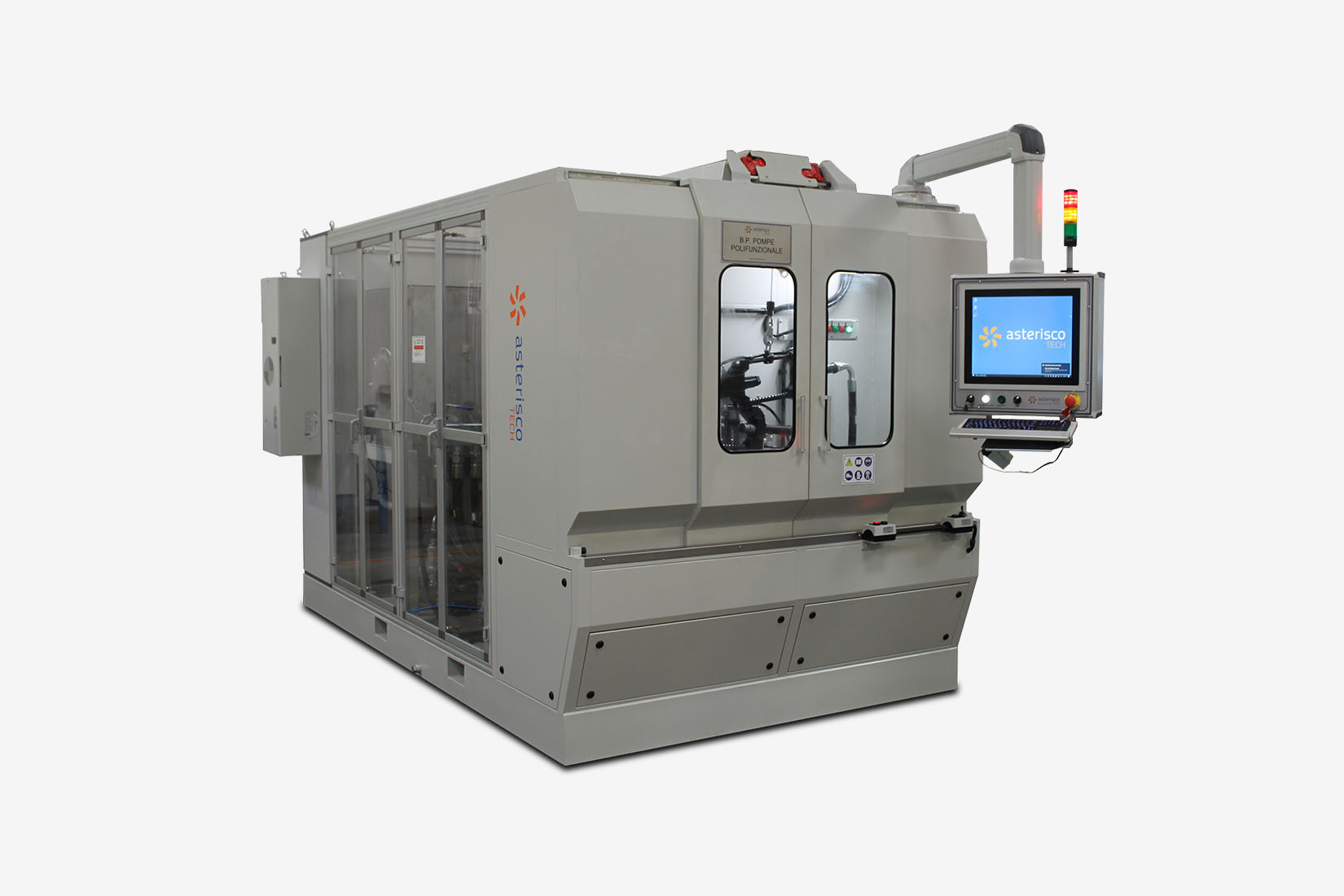

Hydraulics pumps test stand
The test stand is designed to perform run-in and testing of gear pumps, group 3 and 4, single and double stage.
1
2
3
1

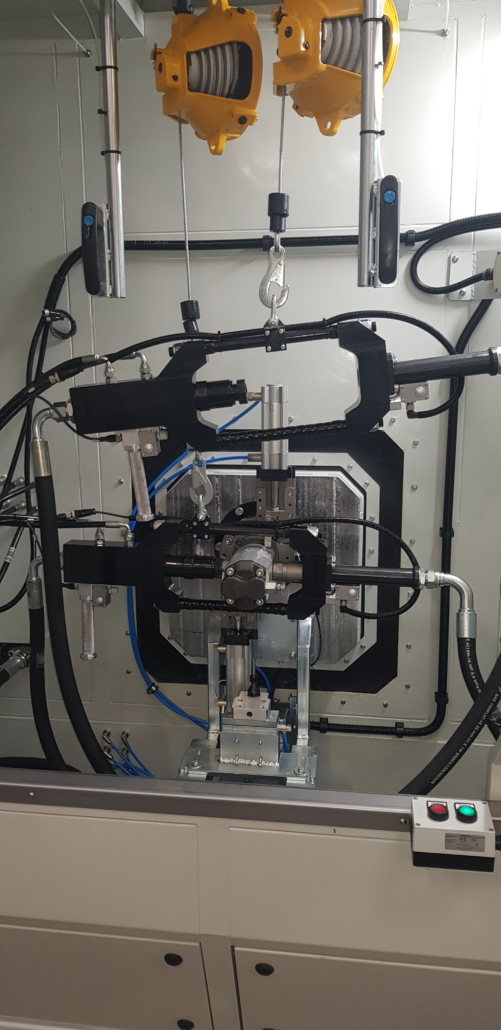

Pump test area
2
Command and control PC
3
Plant area
Features
Technical Data
- Fluido impiegato ISO VG46
- Temperatura di test 30 – 50°C
- Pressione di collaudo 10 – 300 bar
- Portata singolo stadio 30 – 300 lt/min
- Portata massima totale doppio stadio 600 lt/min
- Coppia all’albero 20 – 600 Nm
- Velocità albero 10 – 2000 rpm
- Potenza nominale motore 100 kW @ 1500 rpm
- Capacità serbatoio olio principale 1000 lt
General characteristics
- Test di rodaggio della pompa in prova con valutazione del rendimento meccanico e volumetrico
- Test di ripple per la valutazione delle onde di pressione generate in mandata dalla pompa
- Bloccaggio automatico della pompa alla linea d’asse del banco
- Connessione automatica della aspirazione e della mandata della pompa al circuito idraulico del banco
- Zona prova protetta da porta di sicurezza con elettroserratura
- Raffreddamento tramite acqua industriale
- Alimentazione elettrica 400 VAC/50 Hz
- Potenza elettrica 131 kW
- Dimensioni 4700 x 2200 x H 2900 mm
- Peso 8500 Kg
Software
- Programmazione dei profili di pressione per il test di rodaggio
- Regolazione automatica della temperatura di test
- Archiviazione dei risultati su database SQL Server
- Creazione di report personalizzati
- Teleassistenza remota dalla sede Asterisco Tech
