Banco Prova valvole oleodinamiche
Il banco è utilizzato a fine linea di produzione per il collaudo di valvole ed elettrovalvole oleodinamiche
1
2
3
1

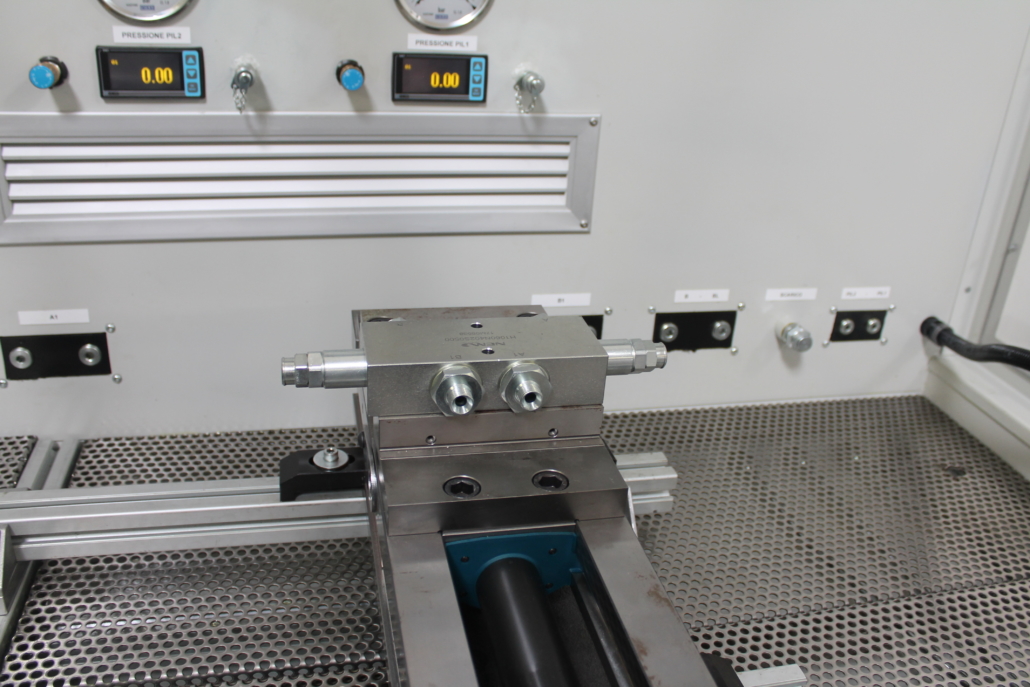

Zona prova con protezione operatore
2
PC di comando e controllo
3
comandi manuali
Features
Dati tecnici
- Fluido impiegato olio idraulico ISO VG32-46
- Temperatura fluido di test 30-60°C
- linea alta pressione 4 lt/min, 550 bar
- Linea bassa pressione 6 lt/min, 250 bar
- Linea di pilotaggio 6 lt/min, 40 bar
Caratteristiche generali
- Test di elettrovalvole ON/OFF e proporzionali
- Test taratura valvole
- Test di funzionalità valvole, elettrovalvole e sistemi intergrati
- Zona di prova protetta da porta di sicurezza a scorrimento orizzontale, dotata di elettroserratura di sicurezza
- PC interfaccia di controllo su braccio pensile
- Raffreddamento tramite impianto frigorifero integrato
- Dimensioni 2570 x 1550 x H2000 mm
- Peso: 2000 Kg
Software
- Software PC A-Uni completamente configurabile
- Esecuzione test in modalità automatica, semiautomatica, manuale
- Programmazione dei parametri di test e delle soglie di accettazione
- Archiviazione dei risultati su database SQL Server
- Teleassistenza remota
