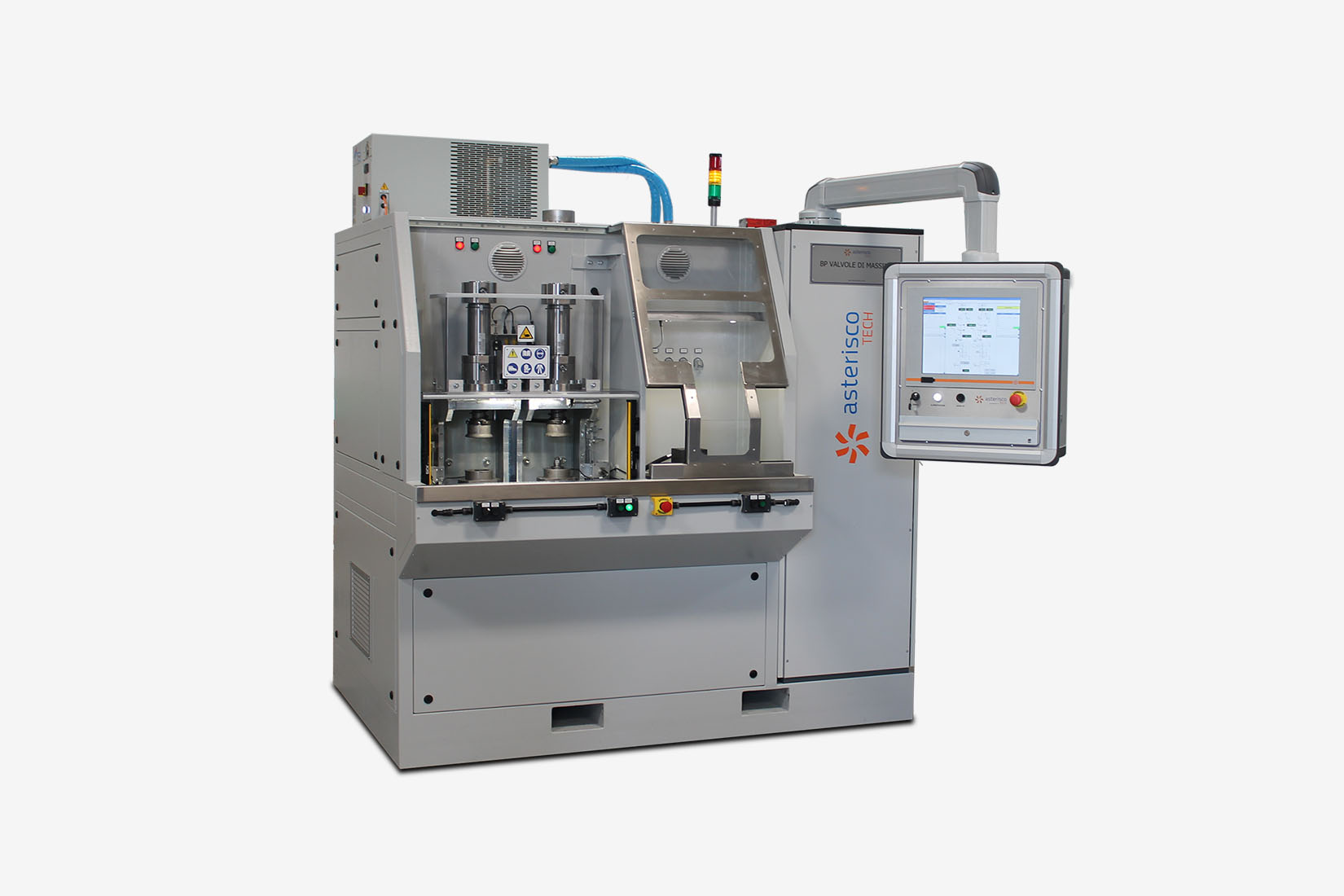

Banco prova valvole di massima pressione
Il banco prova è destinato al collaudo di produzione di valvole di massima pressione di tipo oleodinamico a cartuccia o con corpo integrato.
1
2
3
1
zona prova test manuale
2
PC di comando e controllo
3
zona prova test automatico
Features
Dati tecnici
- Fluido impiegato olio idraulico ISO VG 32 o 46
- Temperatura di test 30 – 60°C
- N° postazioni di lavoro 2
- Pressione di lavoro 5/450 bar
- Portata massima 0.7 lt/min
Caratteristiche generali
- N° 2 pompe ad alta pressione con regolazione di portata tramite inverter e regolazione di pressione tramite valvole proporzionali
- Test di controllo taratura
- Test di misura trafilamento tramite misuratori massici; portata 0.01-2 cc/min
- Test di misura trafilamento tramite caduta di pressione
- Forza di bloccaggio valvole 50000 N
- Bloccaggio e collegamento oleodinamico automatico delle valvole in prova tramite cilindri oleodinamici
- Zona di test per valvole senza bloccaggio automatico e con collegamento manuale
- Zona di prova protetta da porta di sicurezza a scorrimento orizzontale, dotata di elettroserratura di sicurezza
- PC interfaccia di controllo su braccio pensile
- Raffreddamento tramite impianto frigorifero integrato
- Alimentazione elettrica 400 VAC/50 Hz – 15 kW
- Dimensioni 2100 x 2050 x H 2000 mm
- Peso 1600 kg
Software
- Software PC A-Uni completamente configurabile
- Esecuzione test in modalità automatica, semiautomatica, manuale
- Programmazione dei parametri di test e delle soglie di accettazione
- Archiviazione dei risultati su database SQL Server
- Teleassistenza remota dalla sede Asterisco Tech
