Ball screws test stand
Test stand designed for EOL production of ball screws, used in industrial
and aerospace sectors
1
2
3
1

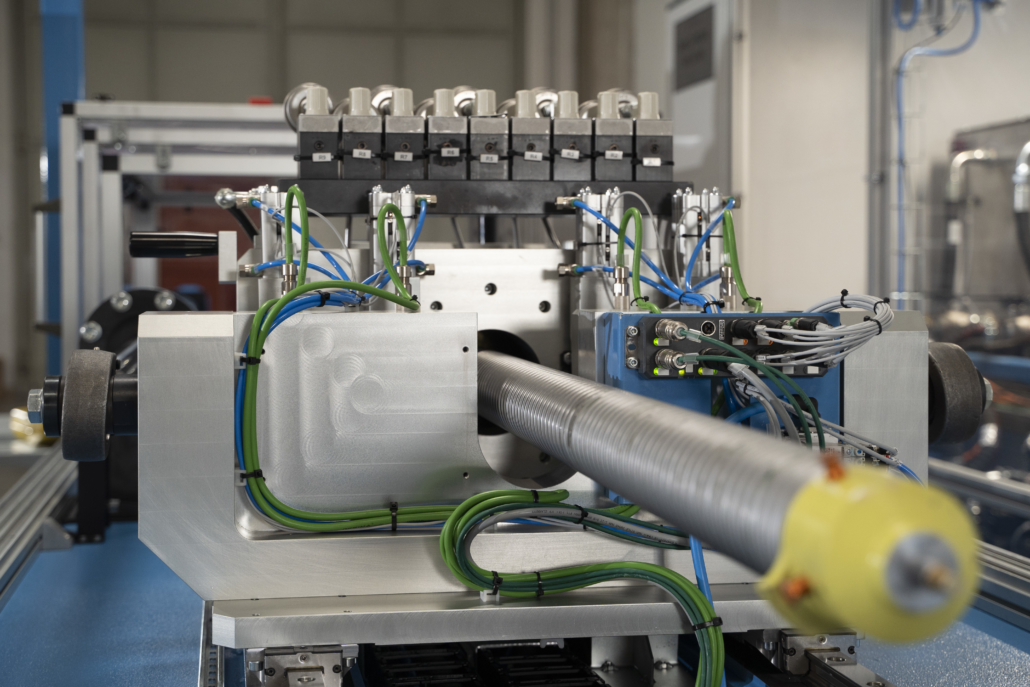

Component under test
2
Plant area
3
Command and control PC
Features
Technical Data
- Lunghezza massima vite 2500 mm
- Passo vite 4-16 mm
- Corsa massima vite 1800 mm
- Velocità di rotazione vite 0/400 rpm
- Velocità lineare vite 0/106 mm/sec
- Carico assiale test efficienza 2500/47000 N
- Carico assiale misura gioco 200/1300 N
- Coppia a vuoto 0,3/6 Nm
- Coppia a carico 2,5/120 Nm
General characteristics
- Test principali eseguiti:
- Rodaggio
- Coppia a vuoto
- Misura gioco
- Misura efficienza a carico
- Misura perdita di grasso
- Carico assiale generato tramite cilindri oleodinamici e relativa valvola proporzionale ad alta risposta
- Misura carico assiale tramite 2 coppie di celle di carico con selezione automatizzata
- Misura coppia tramite 3 celle di carico con selezione automatizzata
- Utilizzo di uno speciale supporto a sostentamento idrostatico per la riduzione dell’attrito
- Collegamento vite in prova tramite giunti cardanici in modo da eliminare carichi laterali e flessioni
- Raffreddamento tramite scambiatore ad aria integrato nel banco
- Alimentazione elettrica 400 VAC/50 Hz – 35 kW
- Dimensioni 6550 x 2640 x H 2200 mm
- Peso 7000 kg
Software
- Software PC A-Uni completamente configurabile
- Esecuzione test in modalità automatica e manuale
- Programmazione dei parametri di test e delle soglie di accettazione
- Archiviazione dei risultati su database SQL Server
- Teleassistenza remota
Asterisco Tech designs and manufactures R&D and End-Of-Line testing solutions for mechanic, hydraulic, electric and electronic devices.
